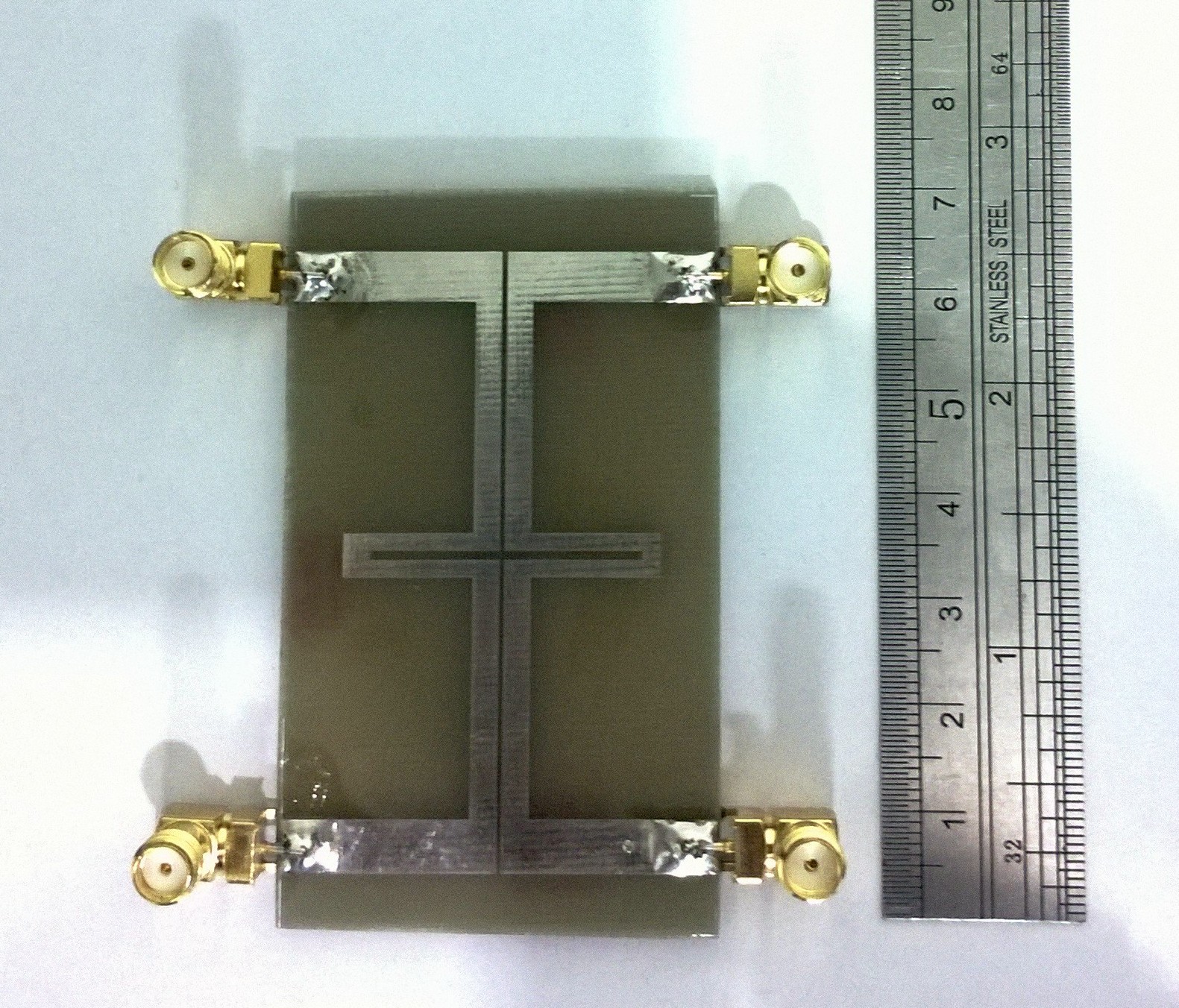

در این مطلب قصد داریم نحوه آماده سازی آنتن ها و خطوط مایکرواستریپ طراحی شده در نرم افزار HFSS را برای ساخت شرح دهیم.

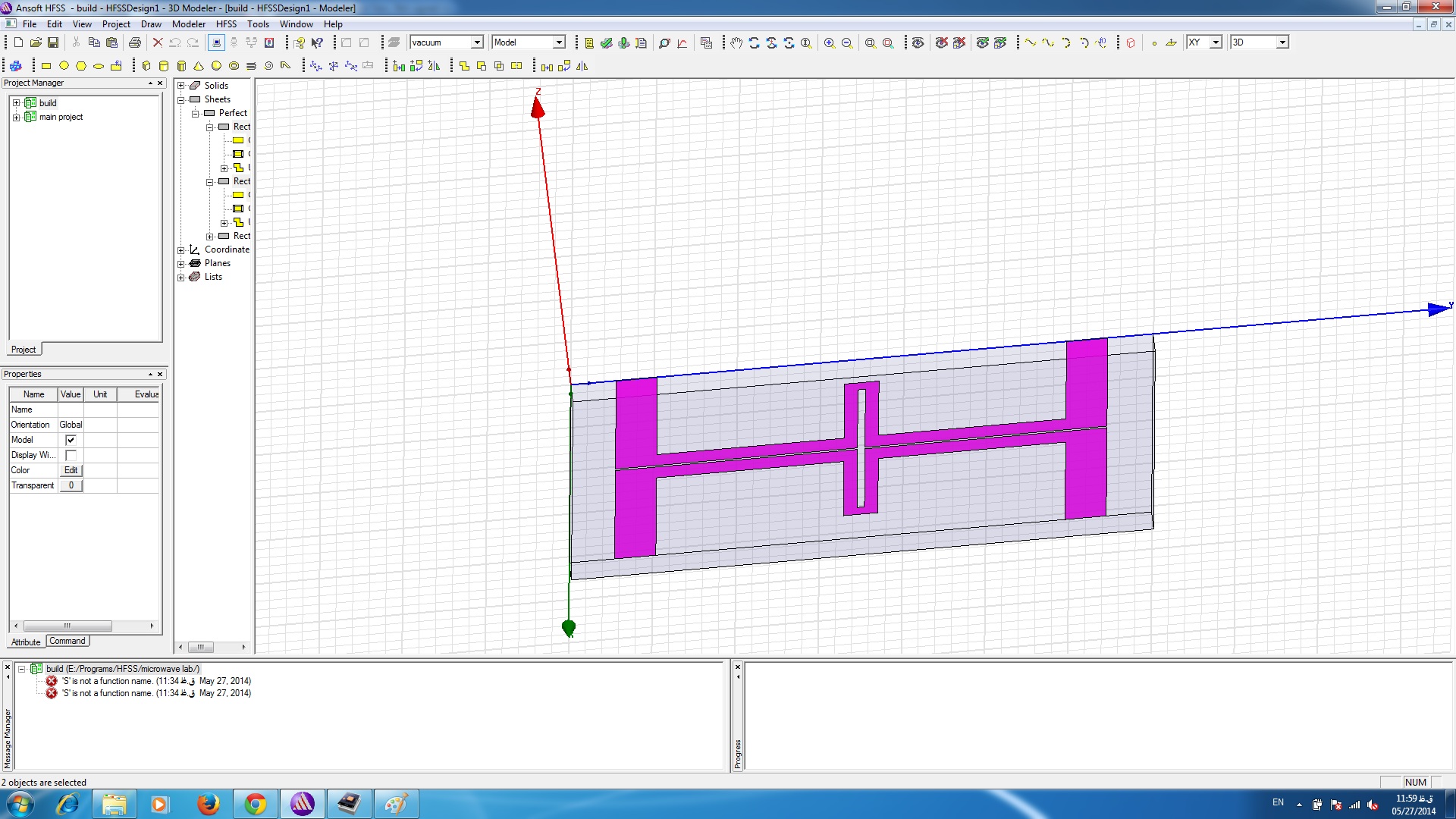

ابتدا فایل مورد نظر را در نرم افزار HFSS باز می کنیم . سپس صفحه مورد نظر را به صفحه z=0 انتقال می دهیم.

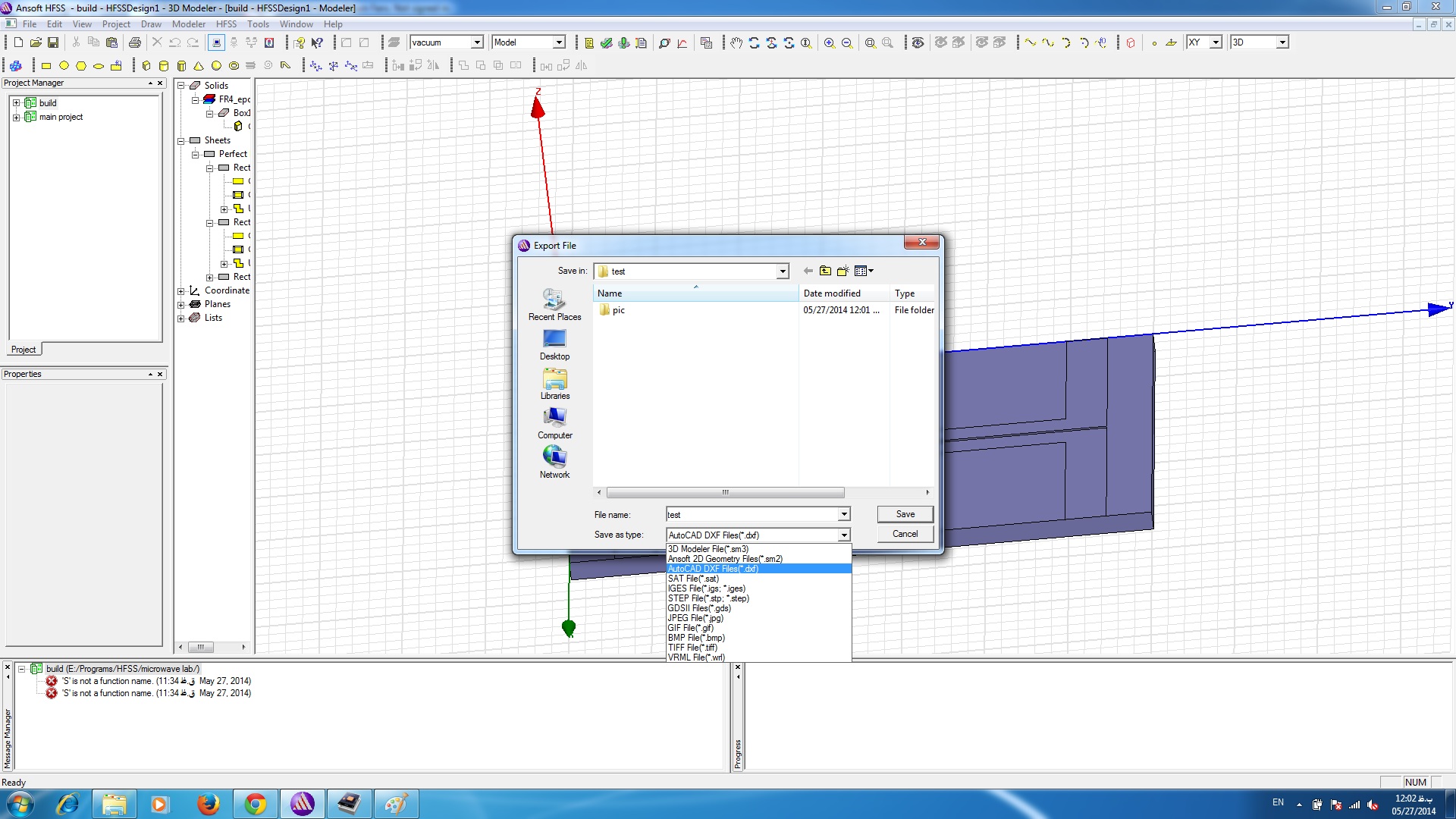

سپس به منوی Modeler رفته و گزینه Export را انتخاب می کنیم.

فایل مورد نظر را با پسوند AutoCAD DXF Files(*.dxf) f ذخیره می کنیم.

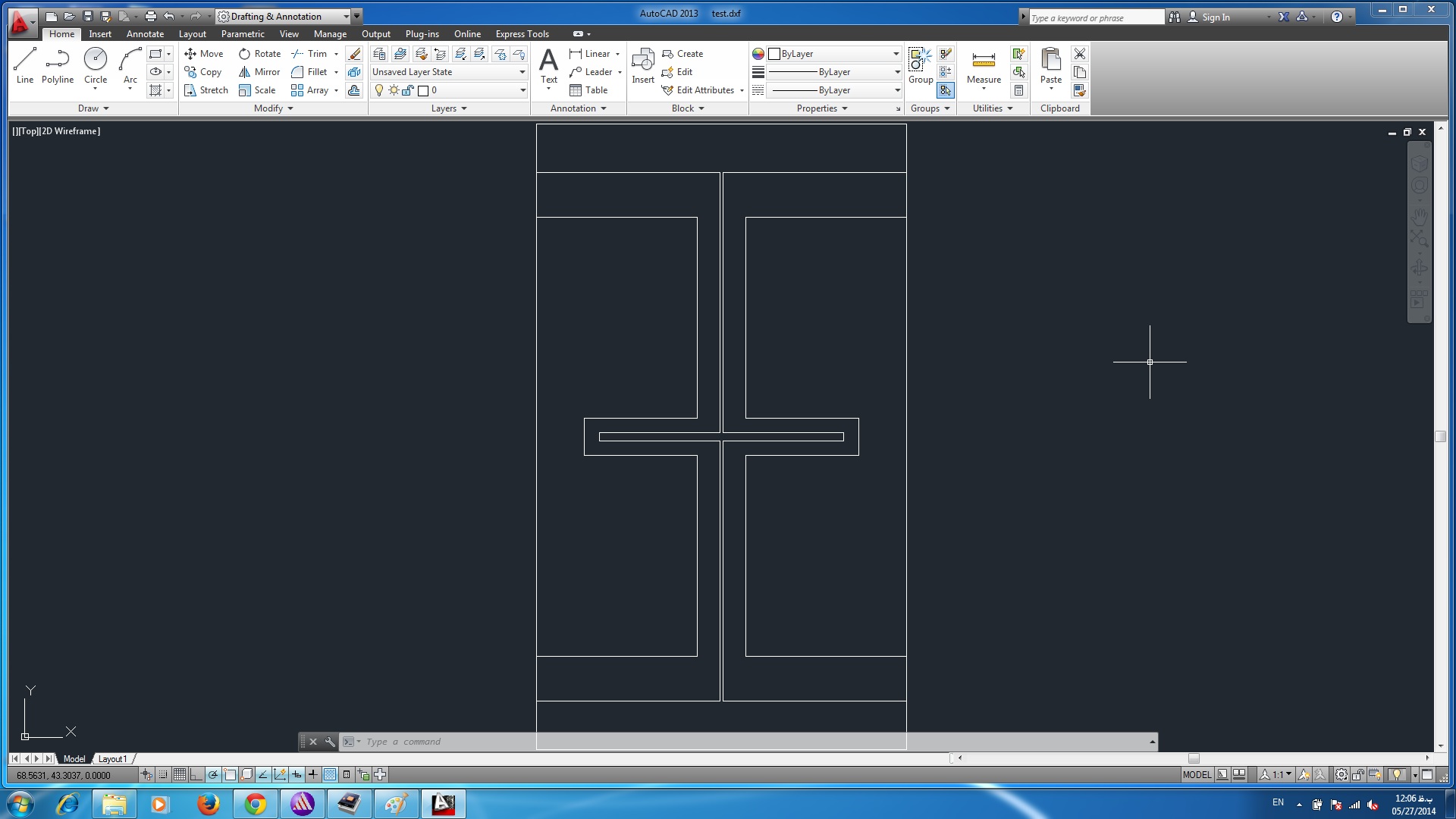

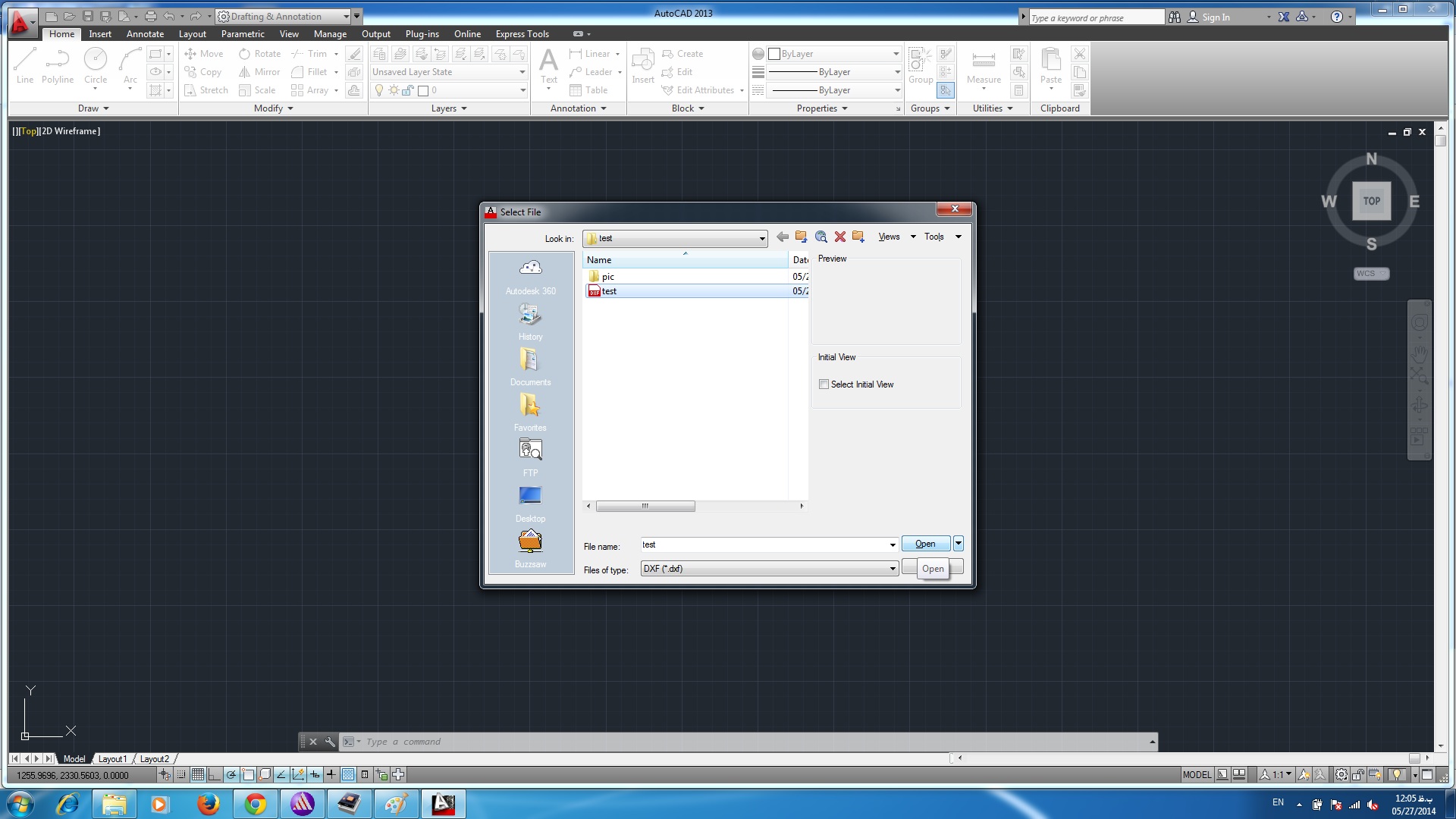

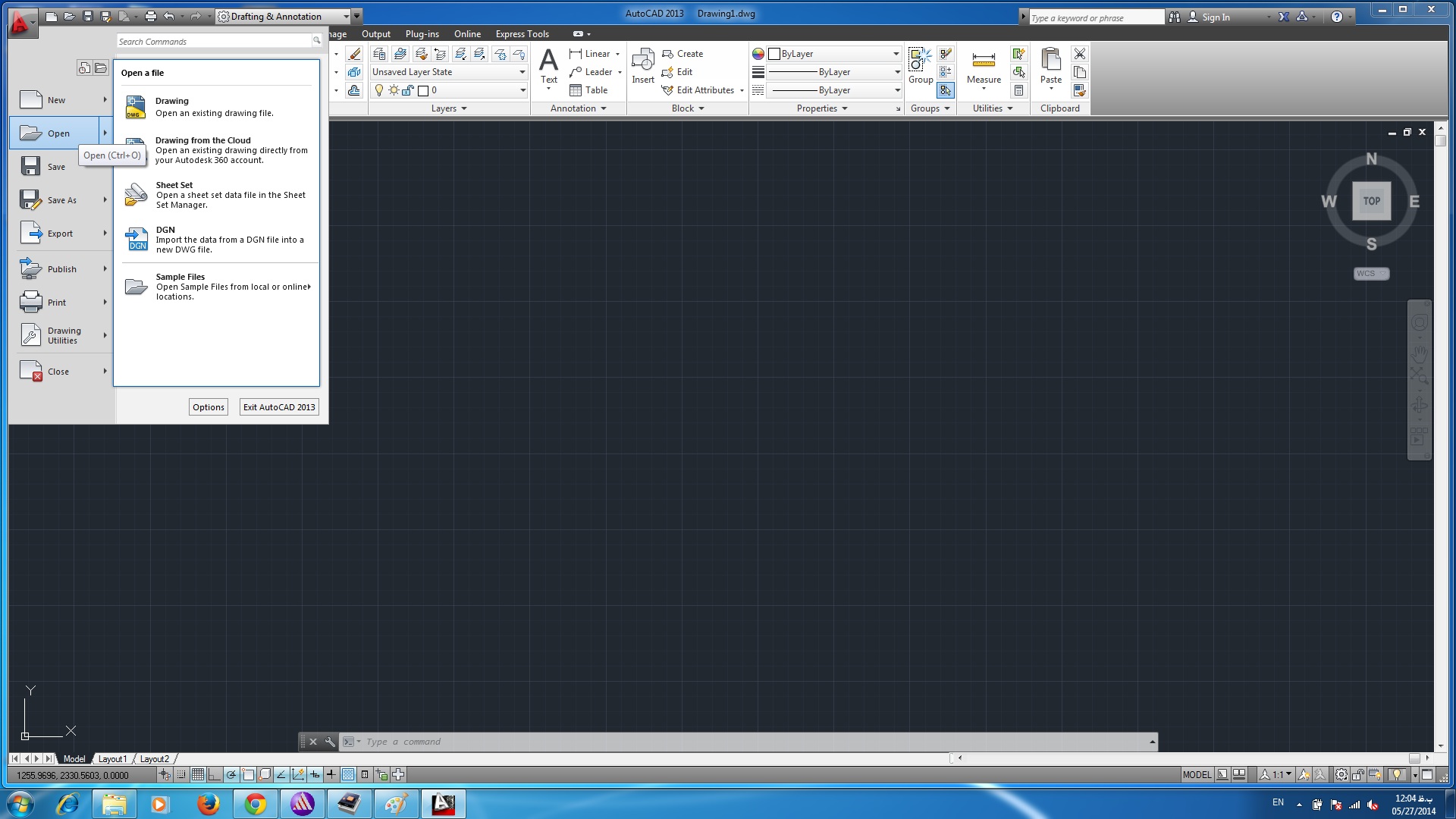

حال به نرم افزار AutoCAD رفته و فایلی که در قسمت قبل با HFSS تولید کرده بودیم را باز میکنیم.

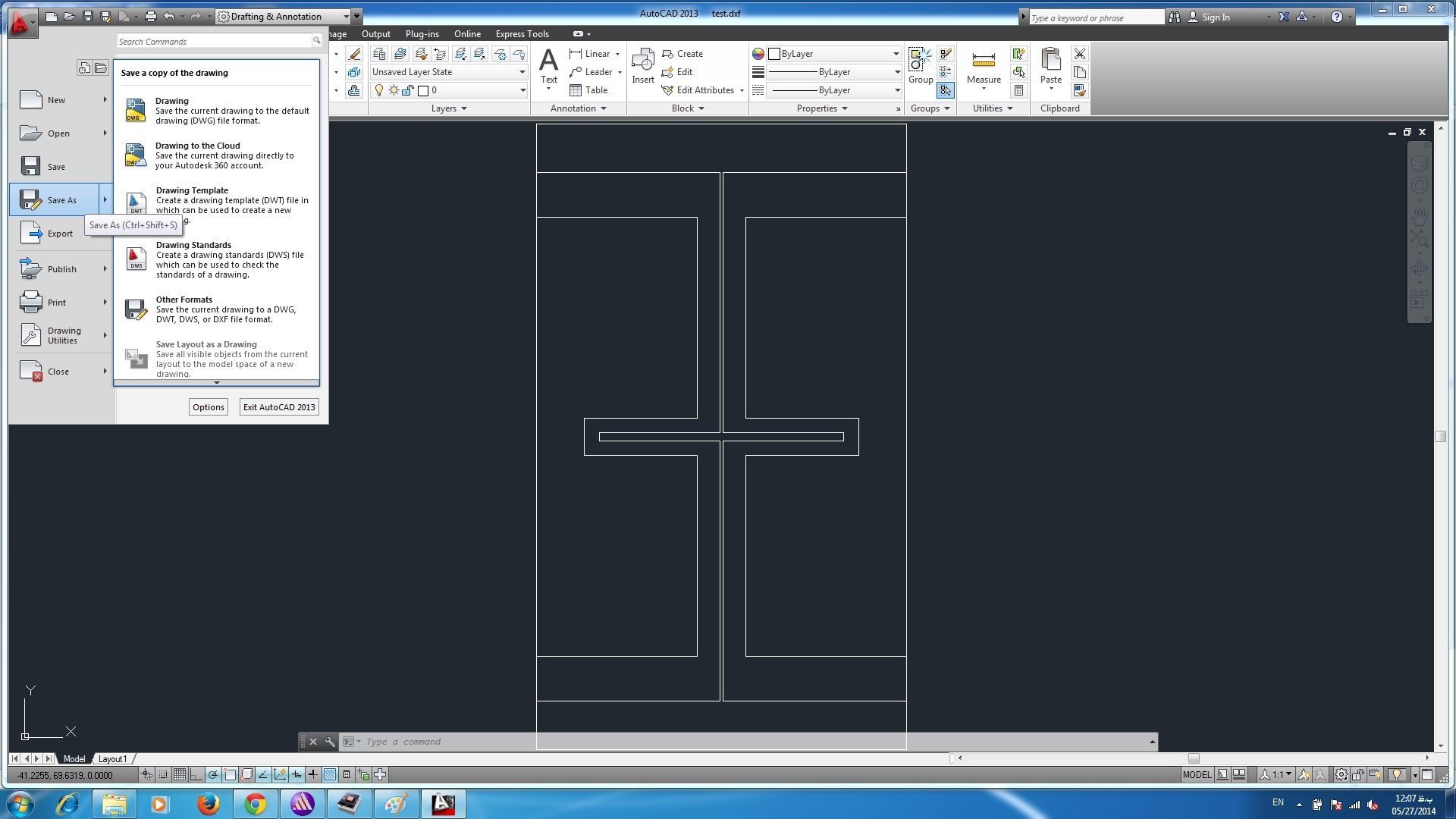

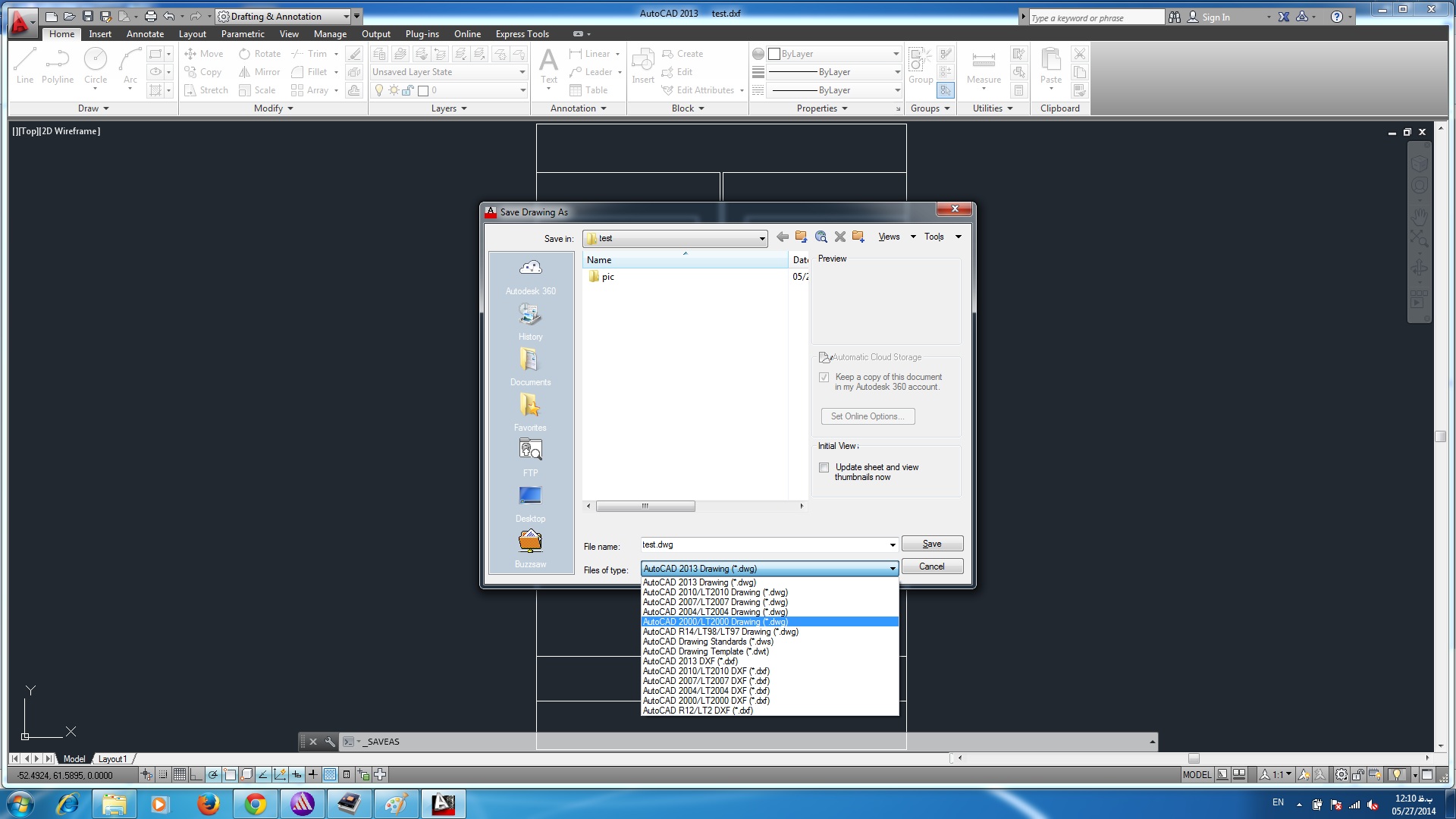

حال در منوی اصلی برنامه روی گزینه save as کلیک می کنیم.

حال این فایل را با پسوند AutoCAD 2000/LT2000 Drawing(*.dwg) f ذخیره می کنیم.

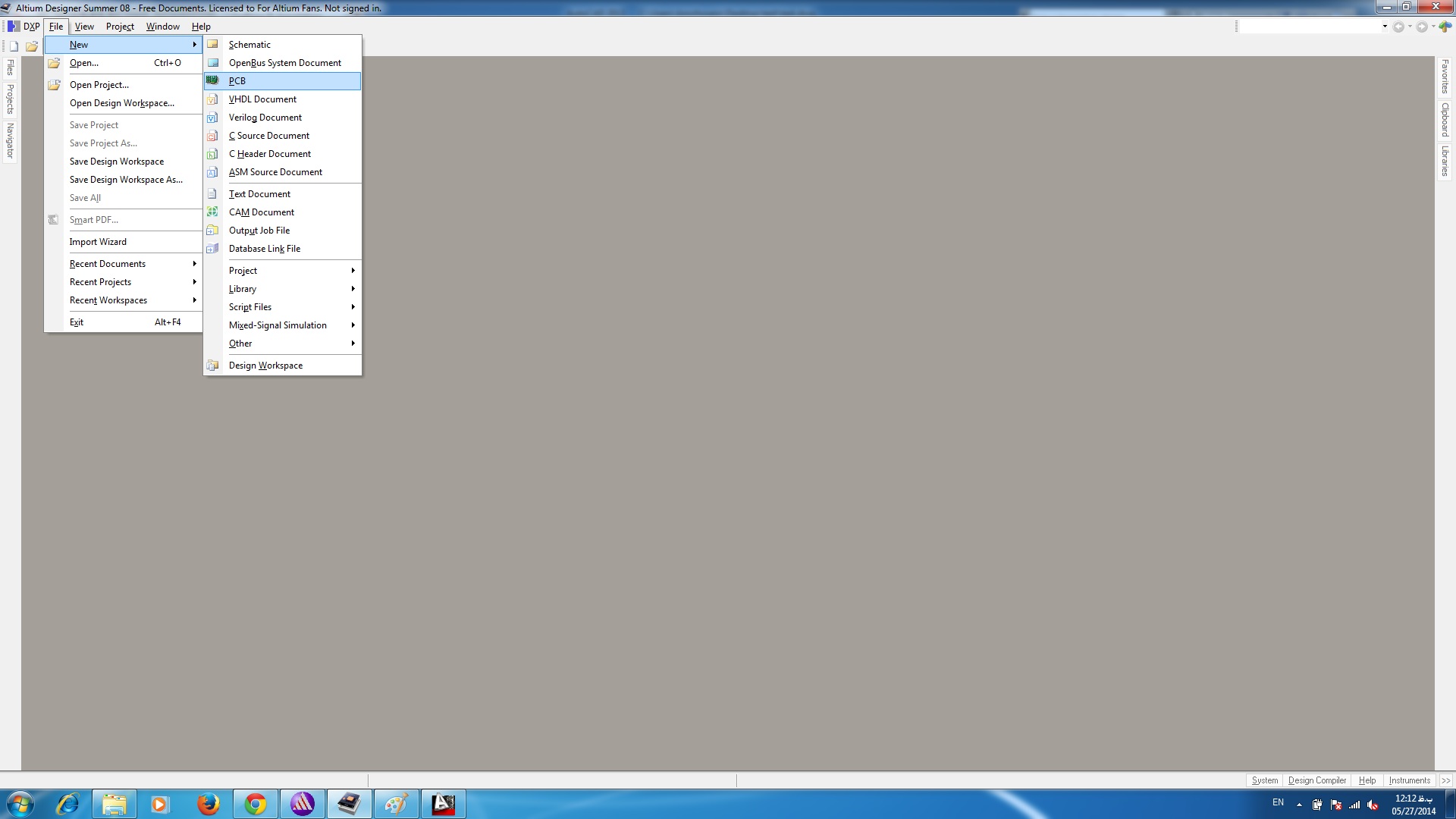

سپس به نرم افزار Protel  رفته و یک فایل pcb ایجاد میکنیم .

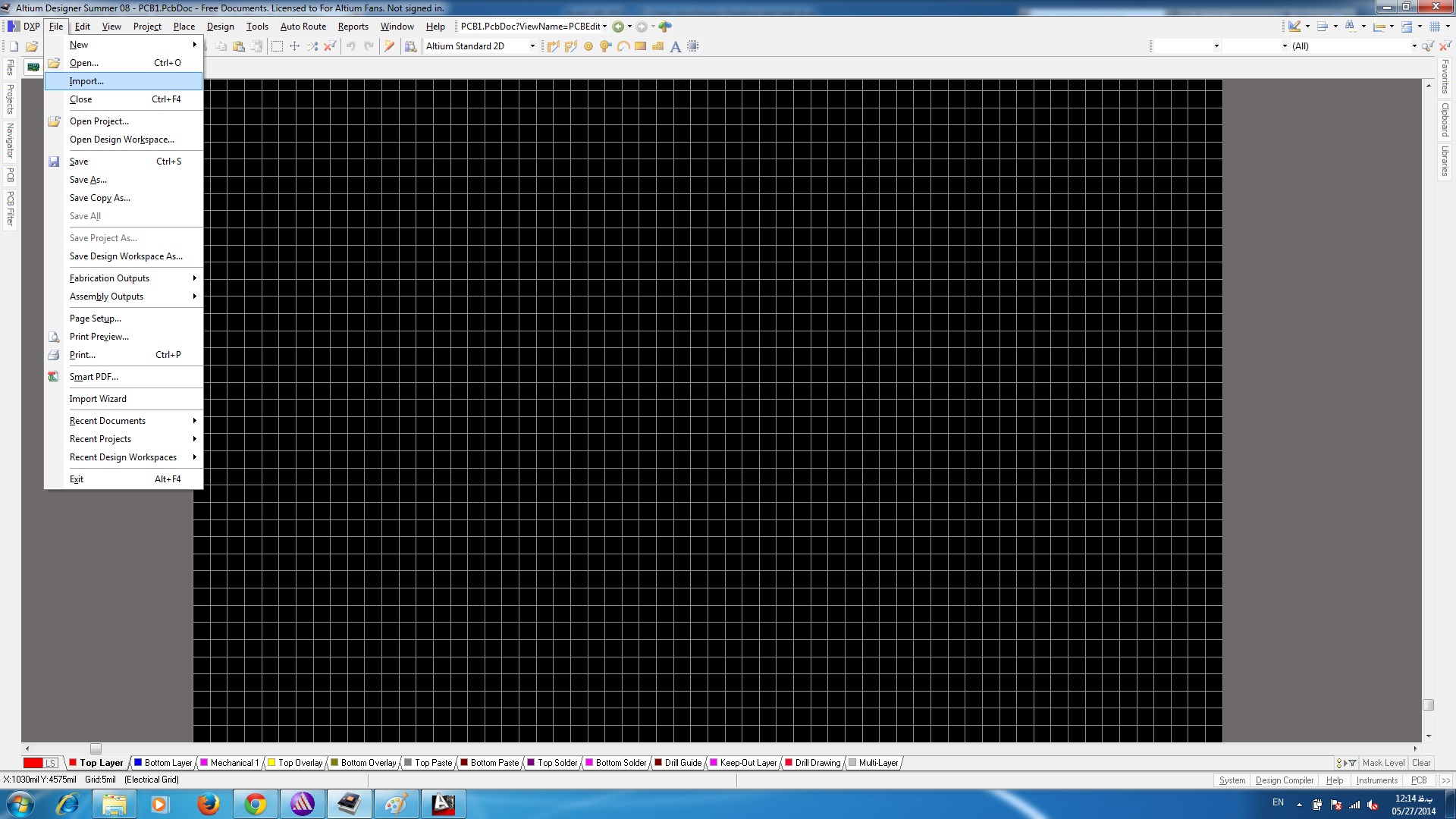

به منوی File رفته و Import را انتخاب می کنیم.

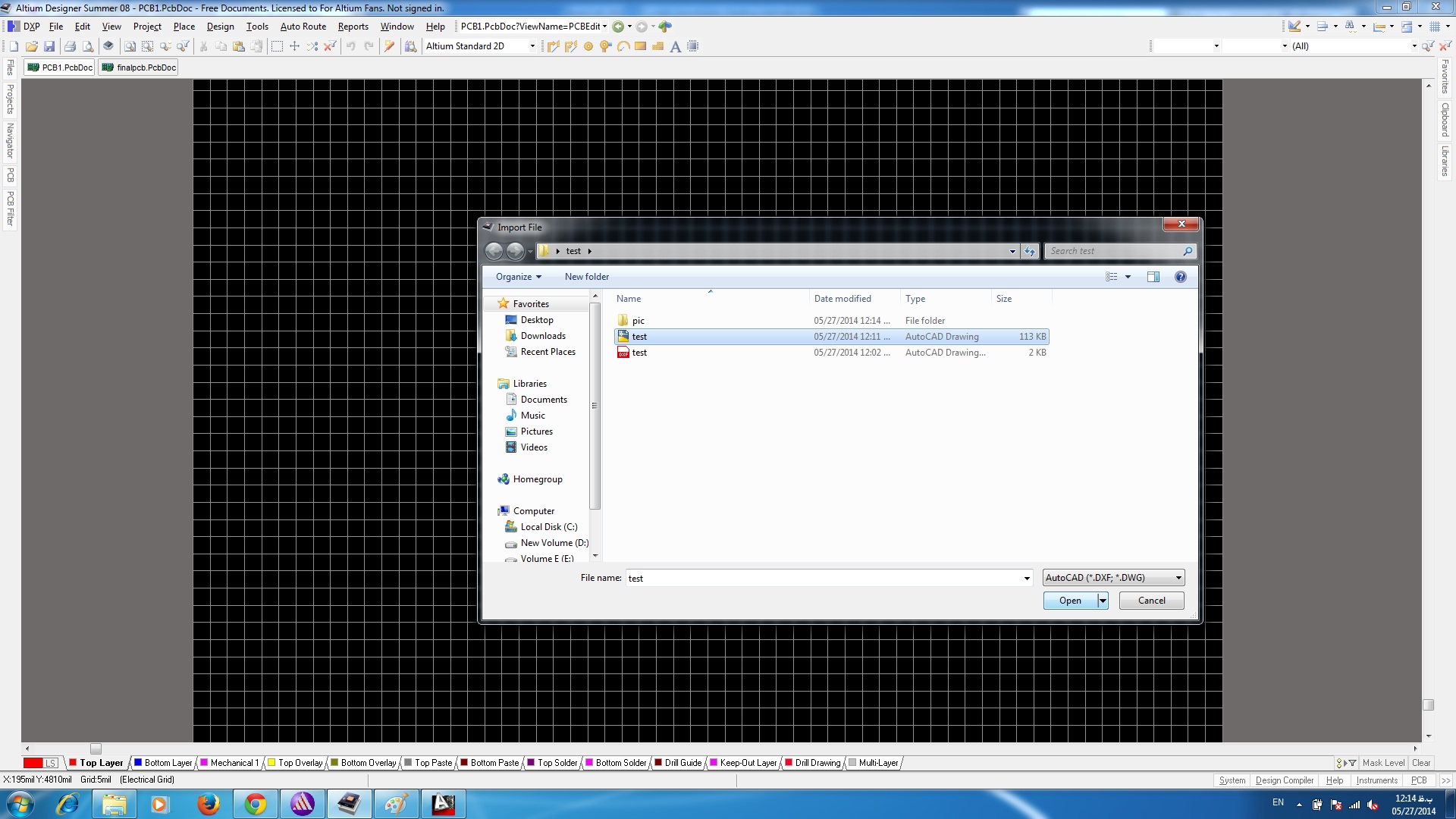

فایل ساخته شده در مرحله قبل توسط نرم افزار Autocad را انتخاب می کنیم.

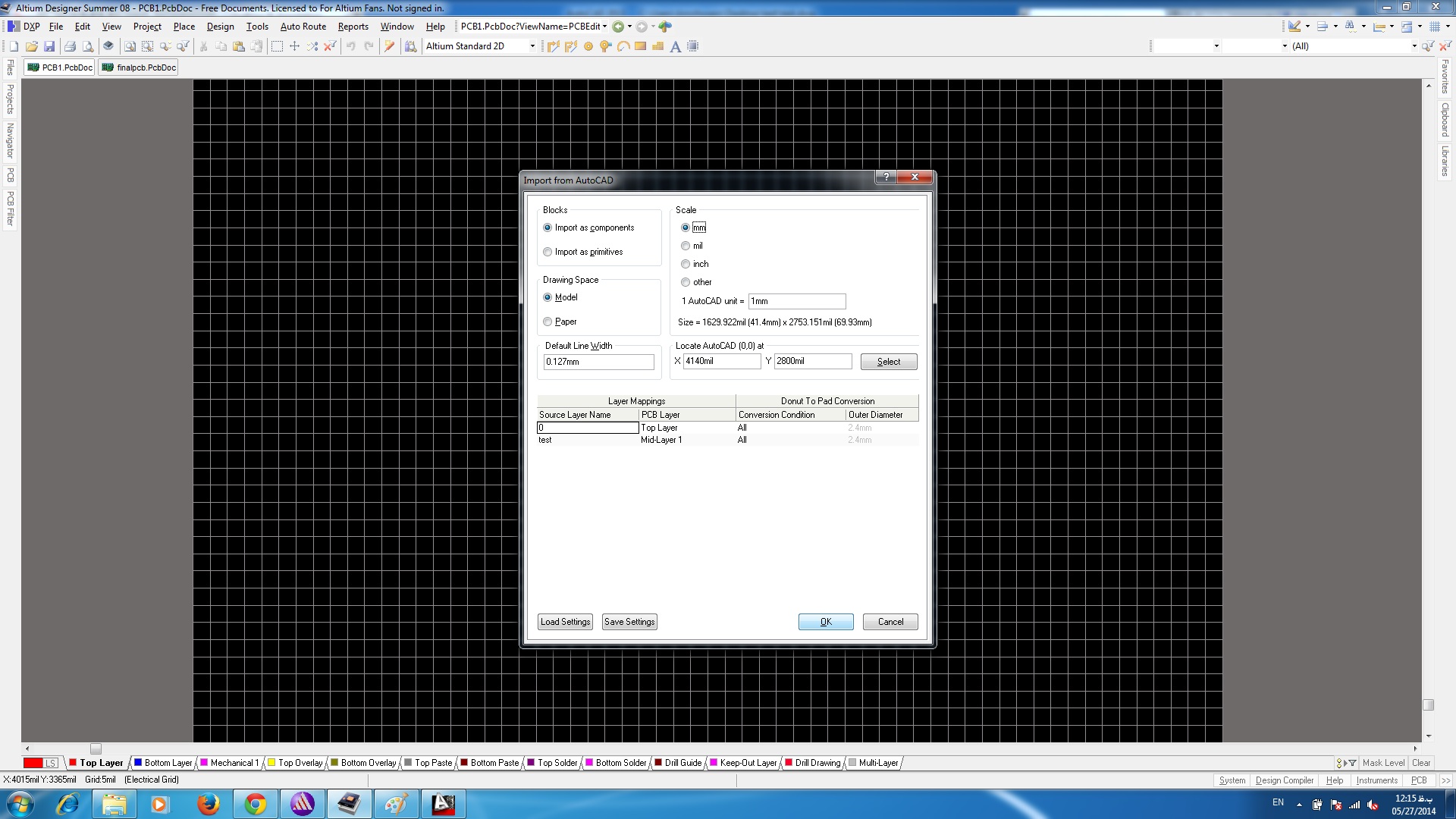

در منوی بالا سمت راست (scale) واحد مورد نظر را بر روی mm قرار می دهیم و در پایین بر روی ok کلیک می کنیم.

اگر طرح به طور کامل در صفحه مشکی قرار نگرفته بود ، با استفاده از Ctrl+A کل طرح را انتخاب کرده و Ctrl+X را فشار می دهیم. حال به قسمتی از صفحه رفته و Ctrl+V را انتخاب می کنیم تا شکل به طور کامل در صفحه مشکی قرار بگیرد.

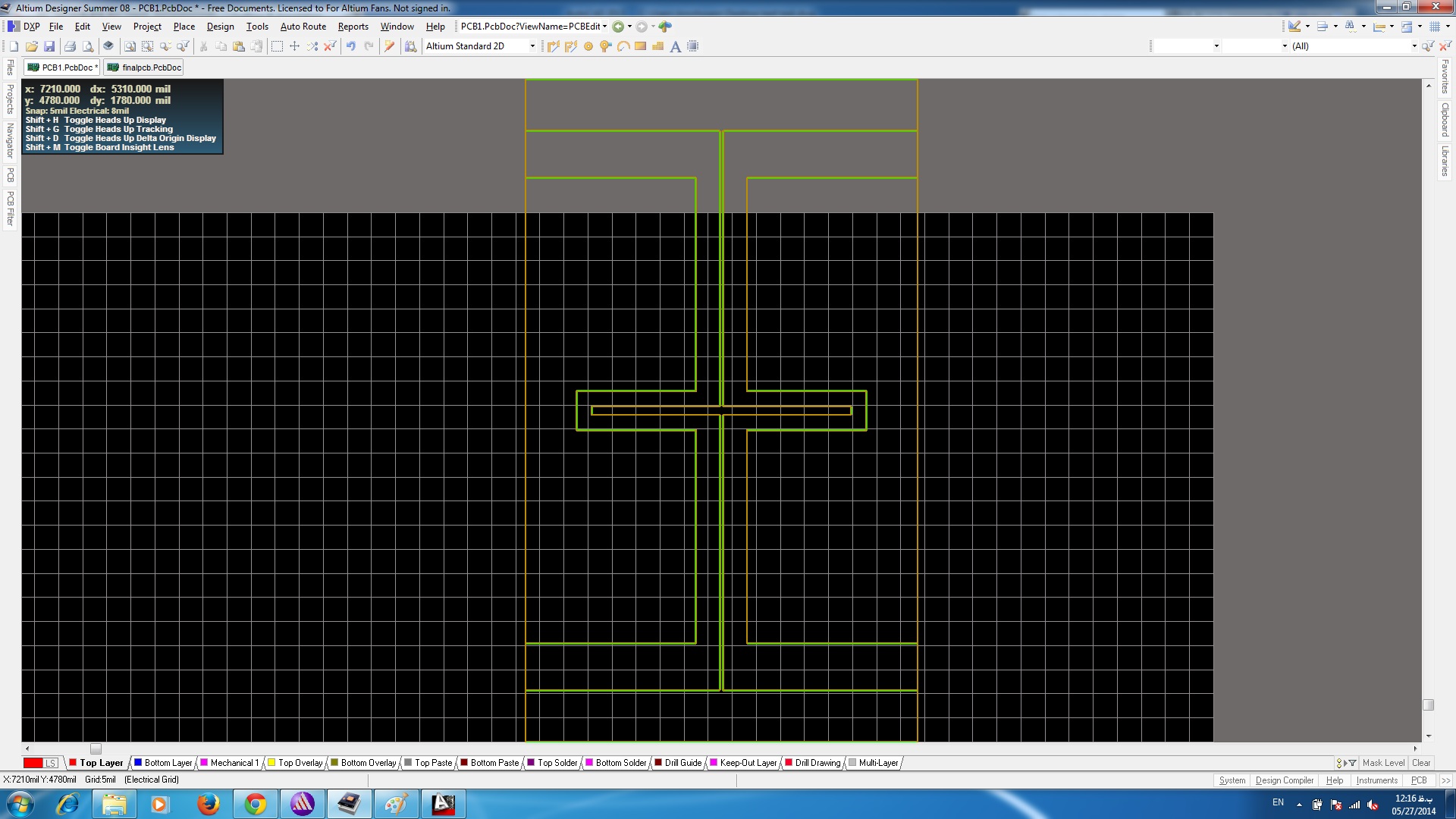

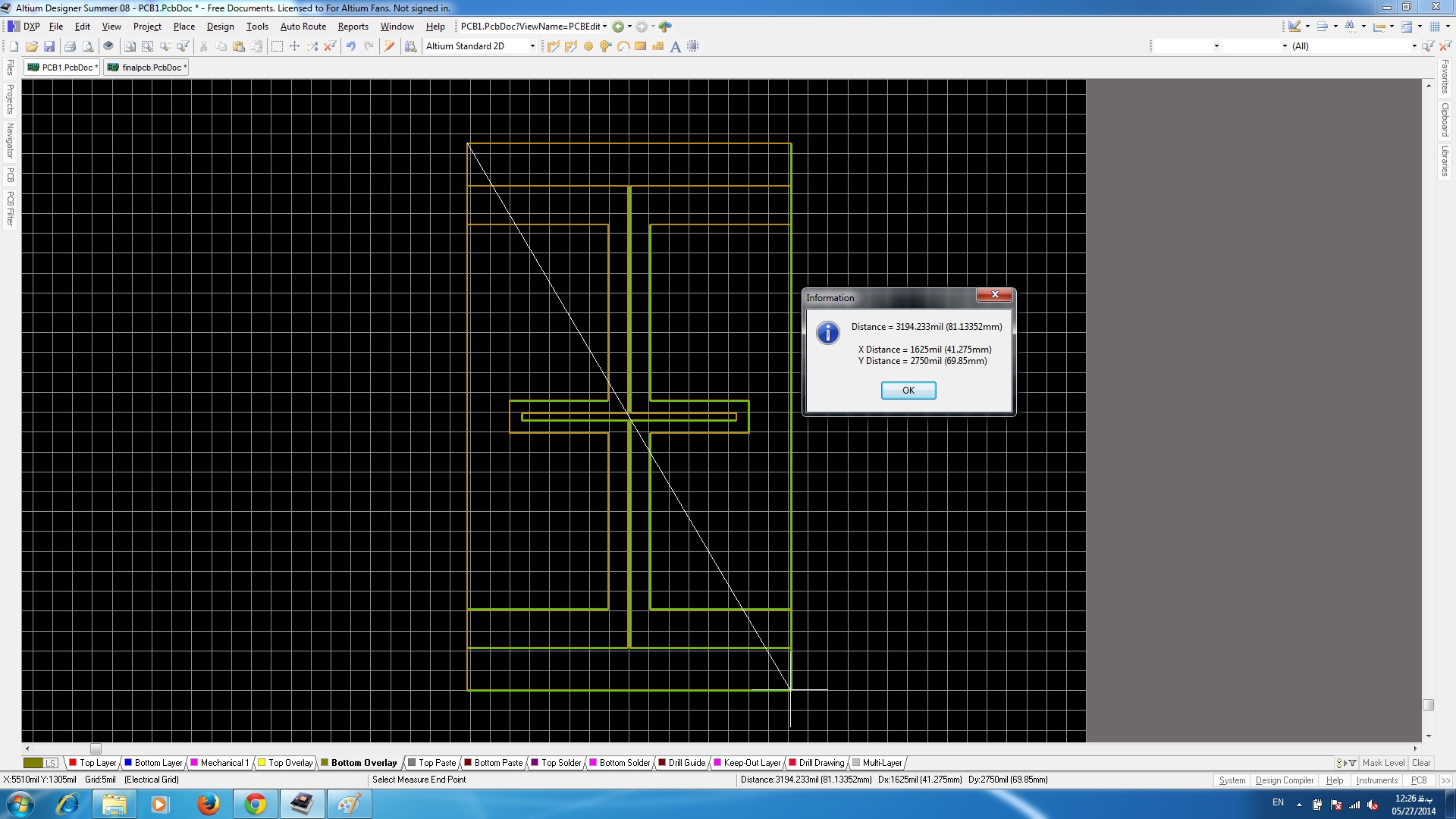

در این مرحله با استفاده از Ctrl+M قسمت اندازه گیری فعال می شود . دو گوشه مورد نظر طرح را انتخاب  می کنیم تا معلوم شود ابعاد طرح درست هست و تغییری در ابعاد آن ایجاد نشده است. مثلا در این شکل مشخص است که این طرح حدودا 7*4 است.

حال با توجه به اینکه این طرح مربوط به لایه بالا یا پایین می باشد ، از منوی پایین صفحه لایه مورد نظر را انتخاب می کنیم که در این شکل ، لایه بالا انتخاب شده است. سپس کلید P را فشرده و Fill را انتخاب می کنیم.

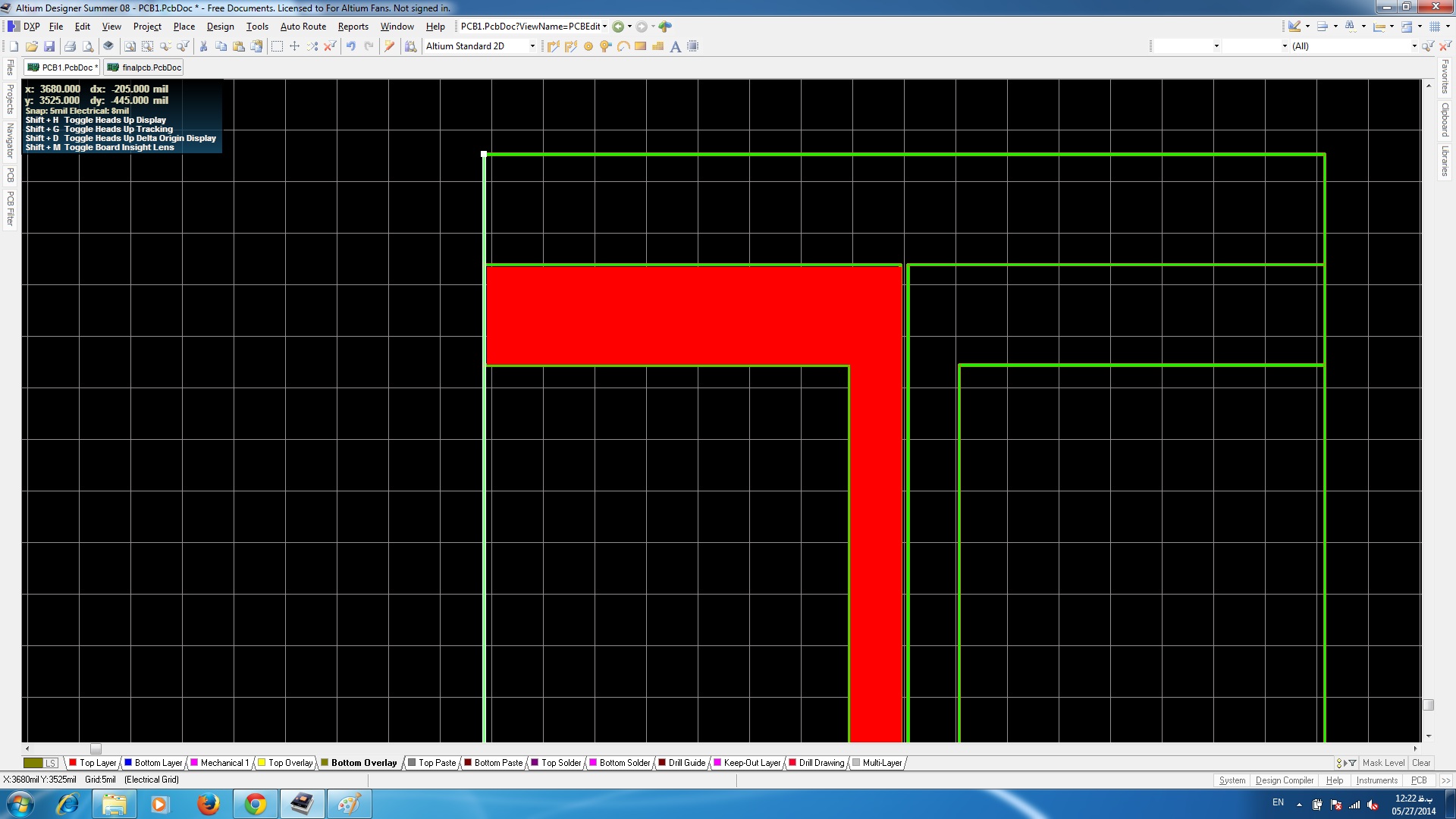

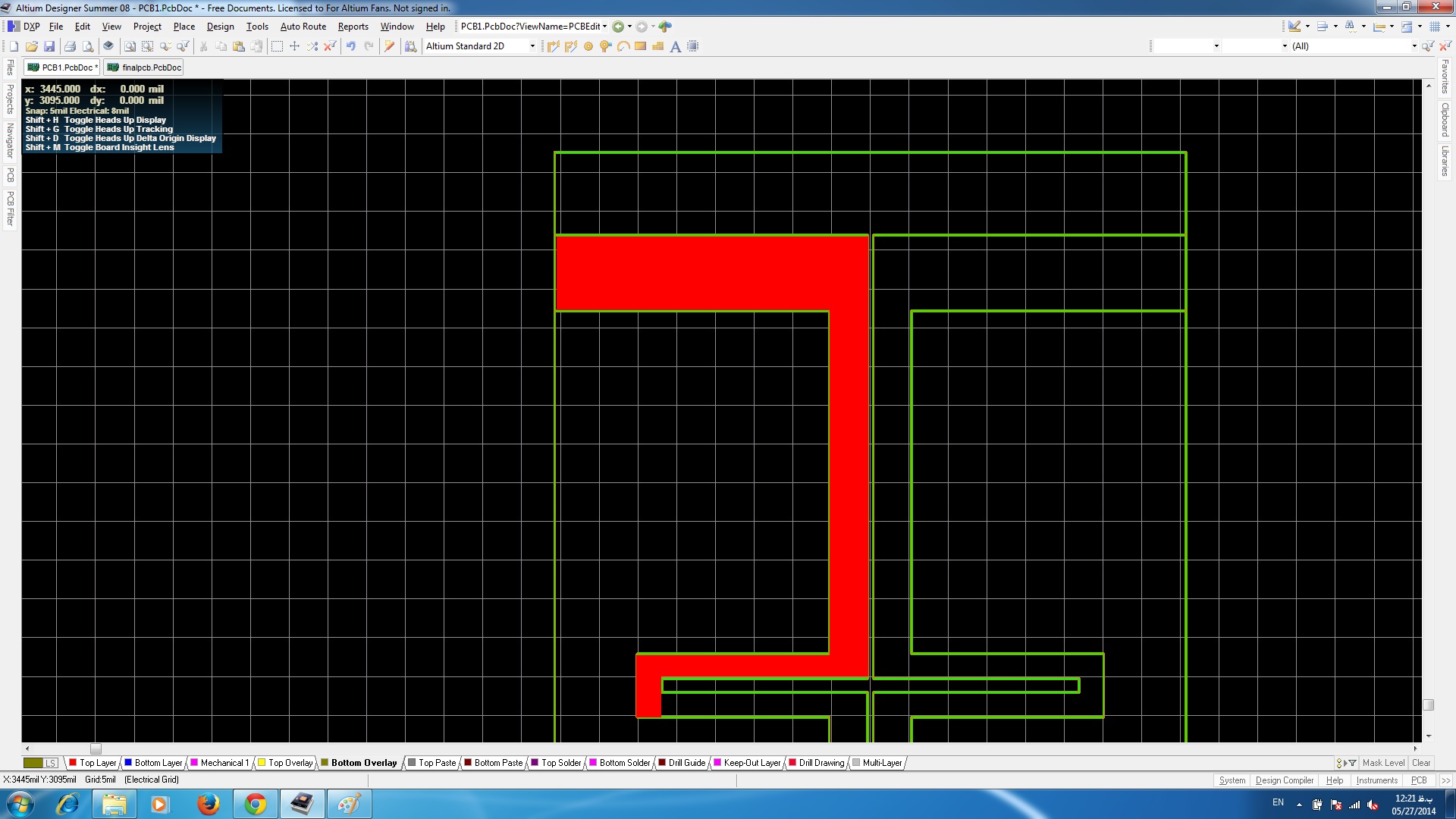

شروع به پر کردن طرح مورد نظر می کنیم تا تمام طرح کامل شود.

پس از اتمام طرح، تمامی خطوطی که از ابتدا بودند را انتخاب و حذف می کنیم.

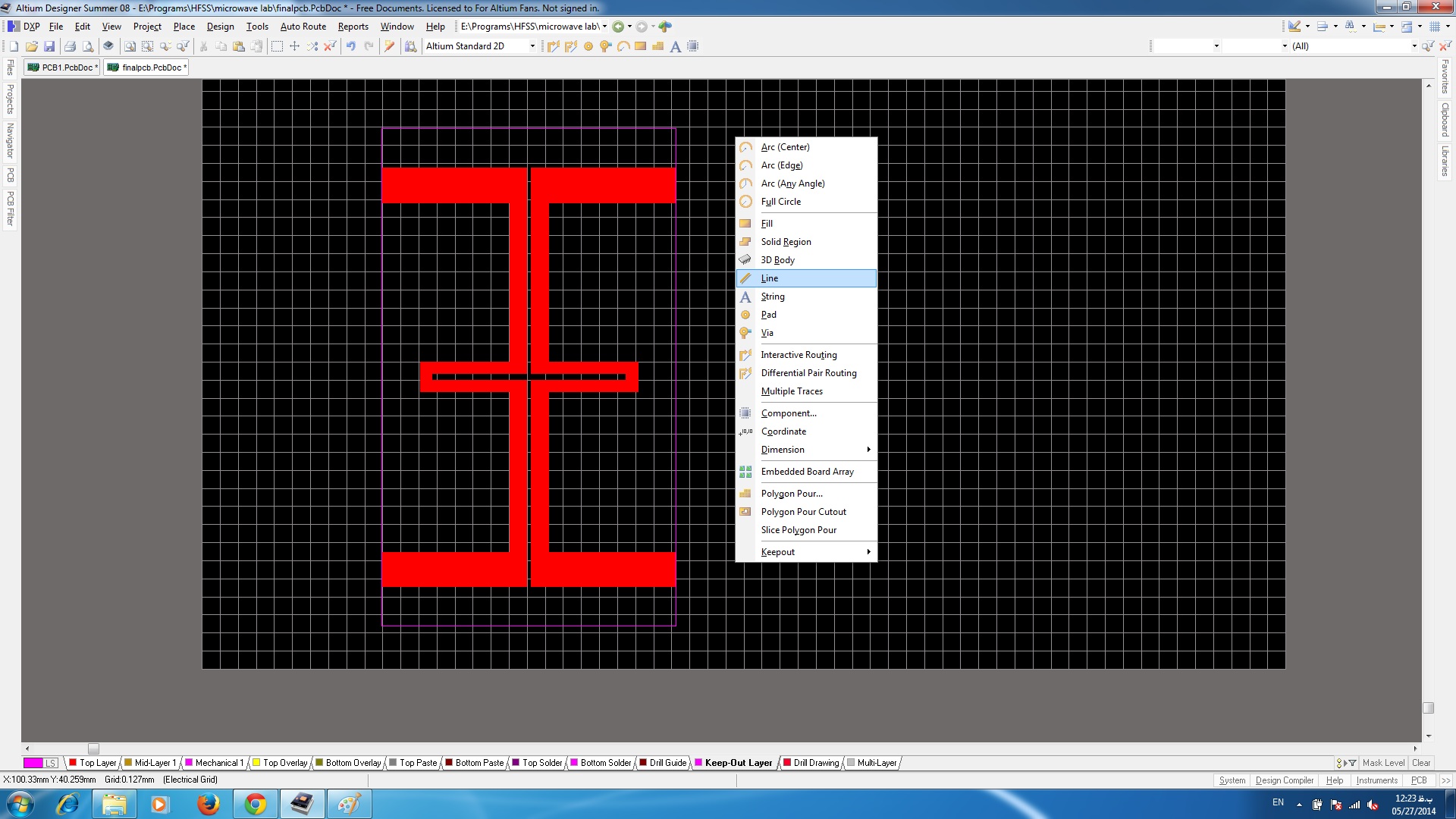

سپس از منوی پایین صفحه، لایه keep out layer را انتخاب می کنیم و کلید p را فشار می دهیم. line را انتخاب می کنیم و حاشیه برد را مشخص می کنیم. این خطوط ، خطوطی هستند که دستگاه آن ها را برش می زند و محدوده برد را مشخص می کنند.

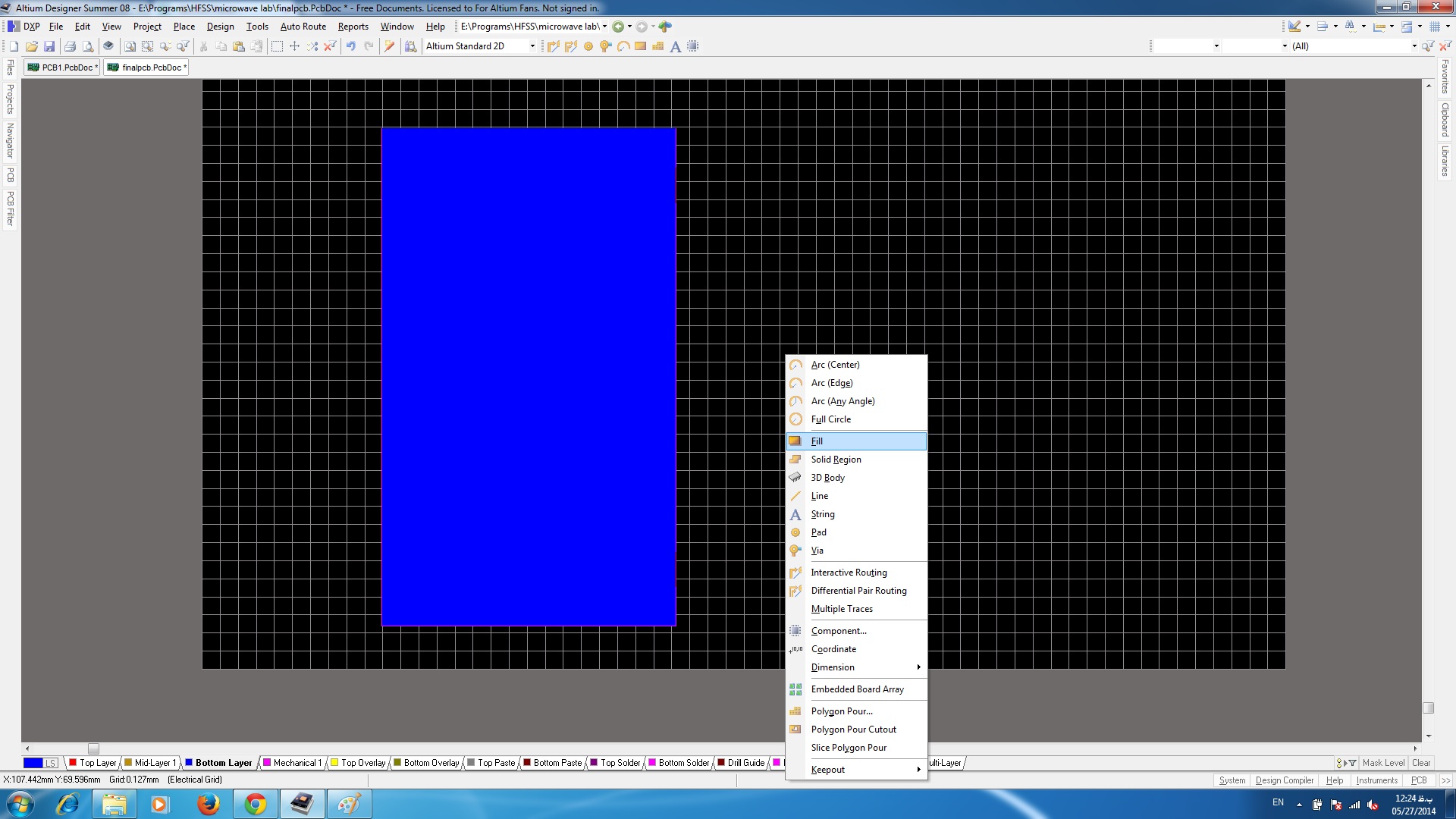

حال از منوی پایین صفحه ، لایه پایین را انتخاب کرده و طرح صفحه پایین را پیاده می کنیم. اگر صفحه پایین هم طرح داشته باشد باید تمامی مراحل قبل را تکرار کرد ولی در طرح مورد نظر ما، صفحه پایین کامل زمین شده است. کلید p را فشرده و Fill را انتخاب می کنیم تا صفحه زیر کاملا پر شود.

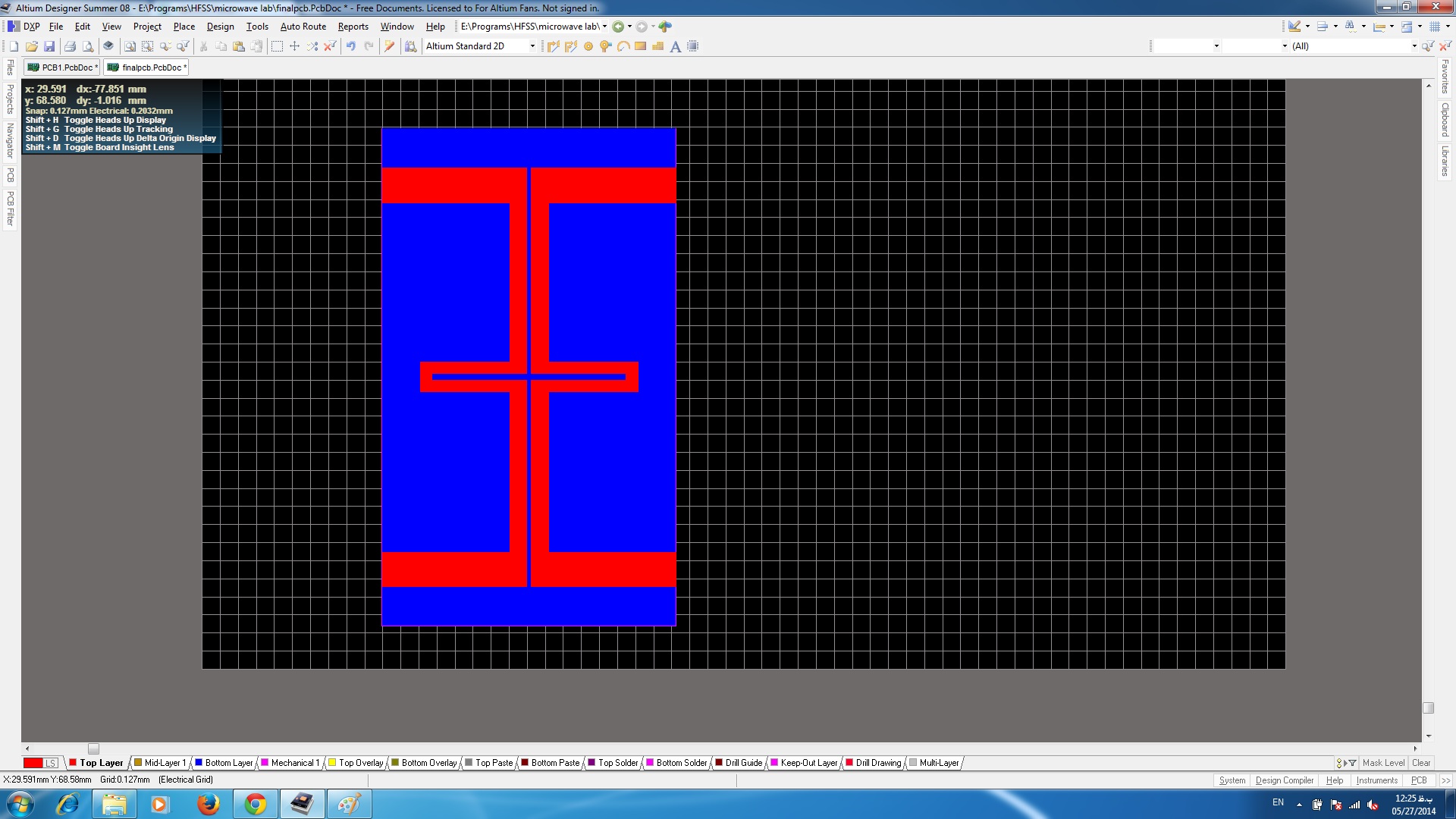

فایل نهایی به شکل زیر می باشد که طرح های لایه بالا با قرمز و لایه پایین با آبی مشخص شده اند و خطوط حاشیه نیز مشخص هستند. این فایل را ذخیره و برای شرکت هایی که pcb می زنند ارسال می کنیم.

اگر در هریک از مراحل ابهامی هست یا سوالی دارید بفرمایید تا در صورت دانستن آن، پاسختان را بدهم.
