طراحی فیلتر در نرم افزار MatLab

جمعه, ۹ اسفند ۱۳۹۲، ۱۲:۴۷ ب.ظ

در این مطلب قصد داریم طراحی فیلتر در نرم افزار متلب را بررسی نماییم . برای این منظور از fdatool استفاده می کنیم .

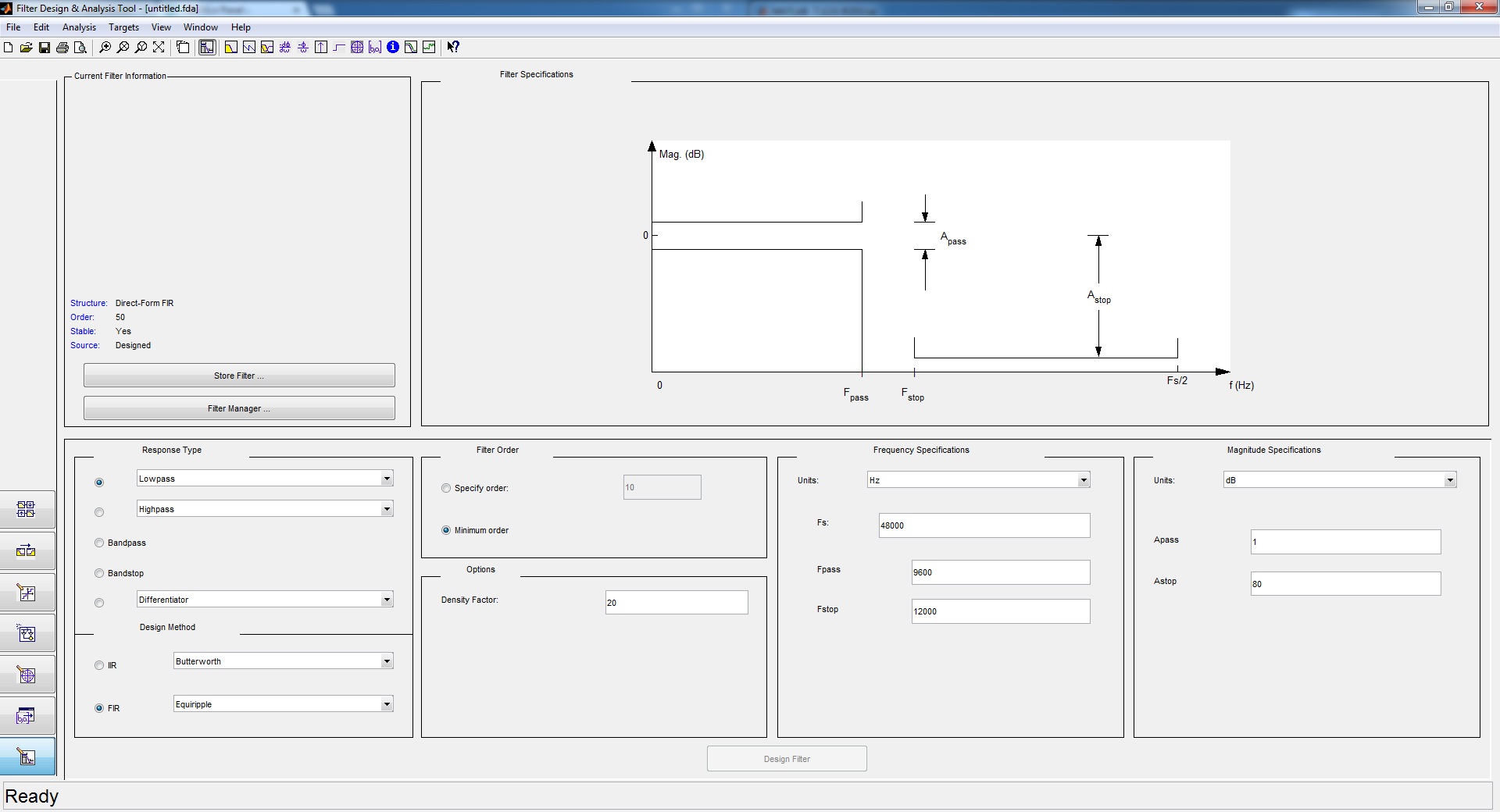

در قسمت command window عبارت fdatool را تایپ می کنیم . صفحه زیر ظاهر می شود :

filter design 01

در این صفحه مشخصات مورد نیاز فیلتر را وارد می کنیم . برای مثال  در قسمت های Frequency Specification و Magnitude Specification اطلاعات زیر را وارد می کنیم :

Fs=9600

Fpass=1650

Fstop=1750

Apass=0.1

Astop=80

در قسمت Response Type نیز انواع فیلتر ها وجود دارد که متناسب با کار خود یکی از آنها را انتخاب می کنیم .

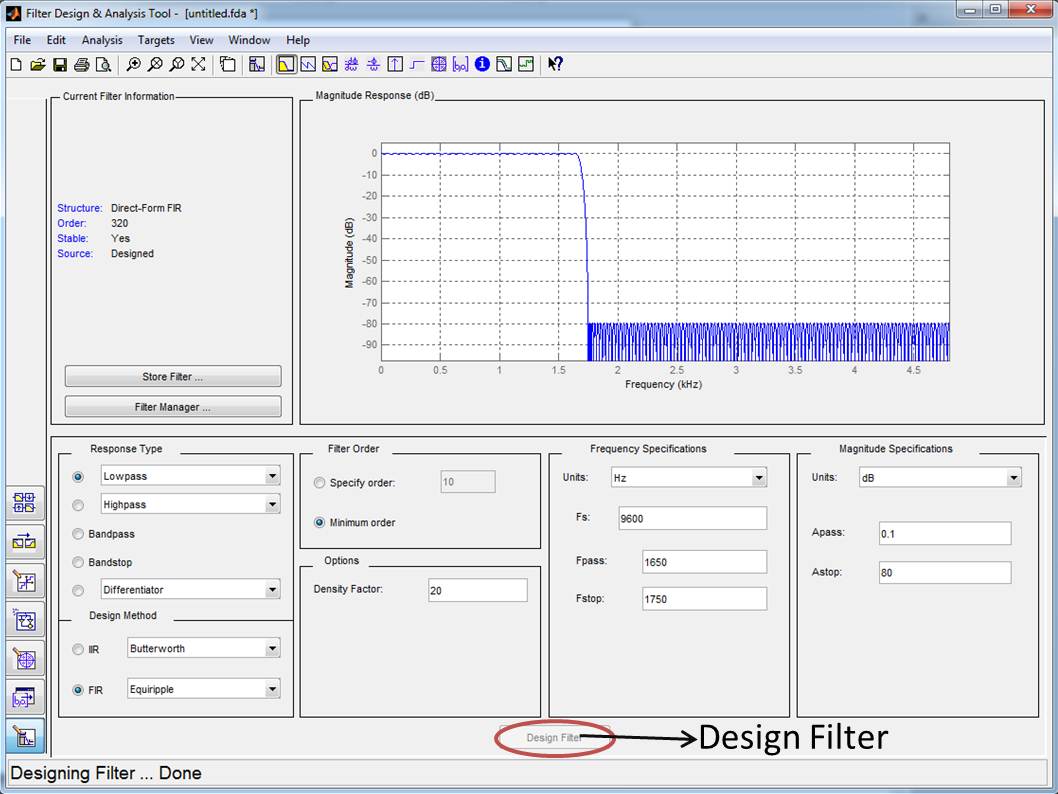

حال با کلیک بر روی Design Filter ، فیلتر مورد نظر طراحی می شود .

filter design 02

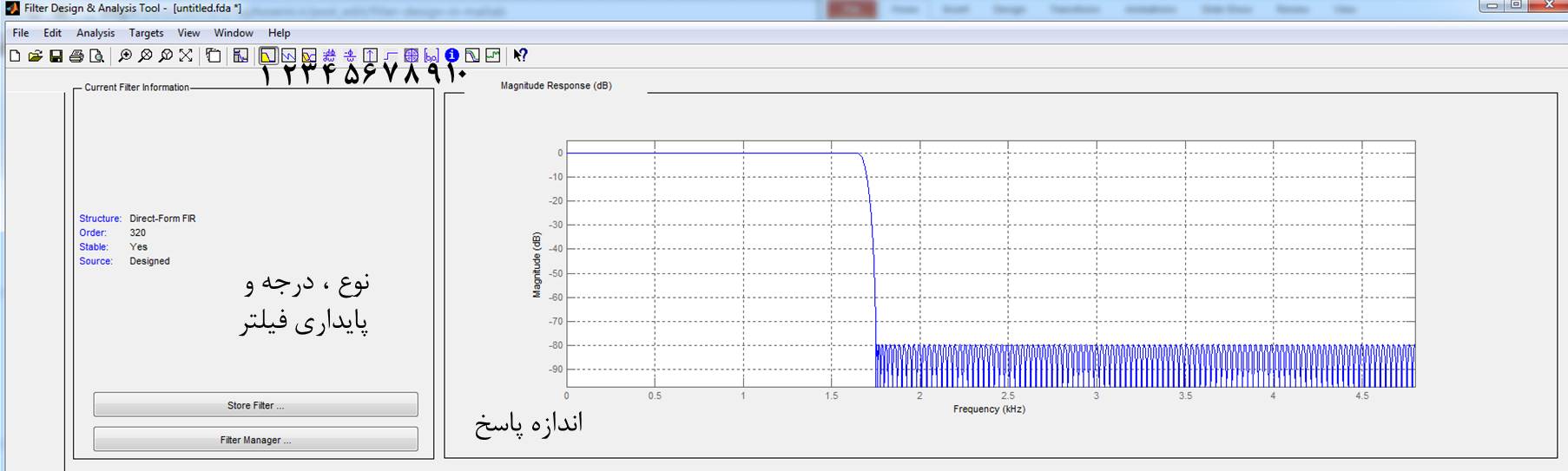

حال در نیمه بالایی این پنجره می توان مشخصات مختلف فیلتر را مشاهده کرد :

filter design 03

1 - اندازه پاسخ

2 - فاز پاسخ

3 - اندازه و فاز پاسخ

4 - تأخیر گروه

5 - تأخیر فاز

6 - پاسخ ضربه

7 - پاسخ پله

8 - نمودار صفر و قطب

9 - ضرایب فیلتر

10 - اطلاعات فیلتر

filter design 04

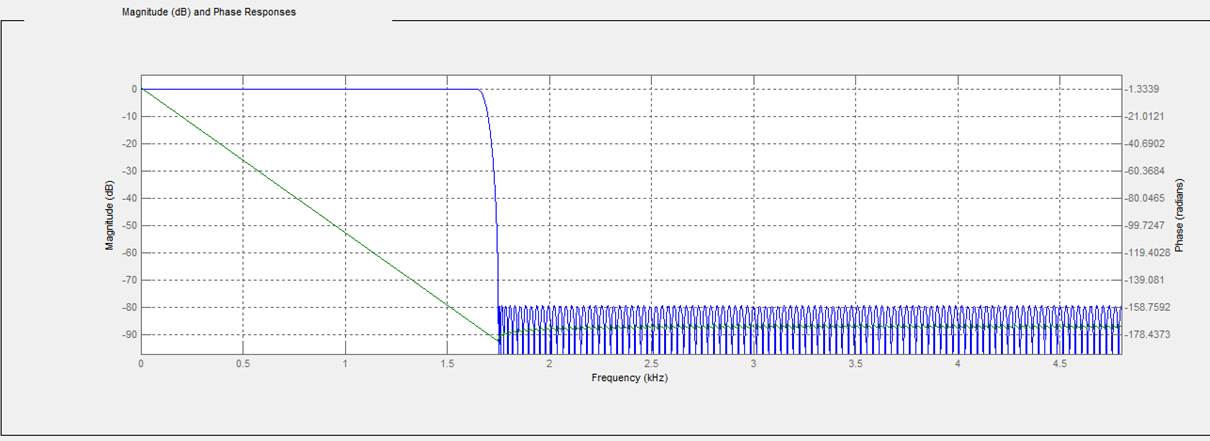

اندازه و فاز فیلتر

filter design 05

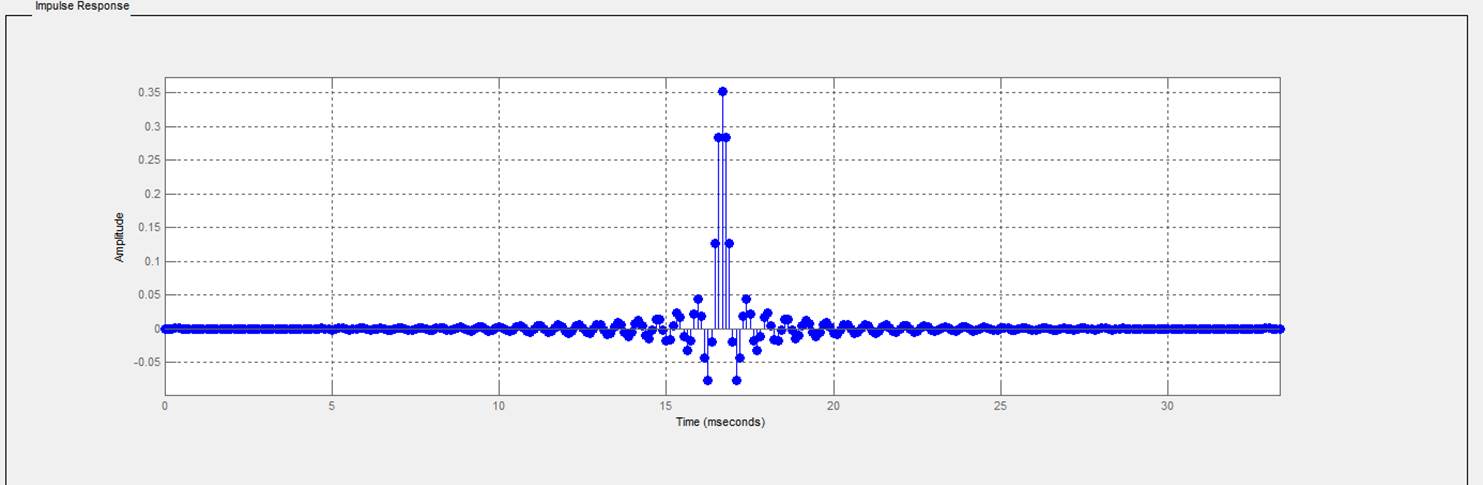

پاسخ ضربه فیلتر

filter design 06

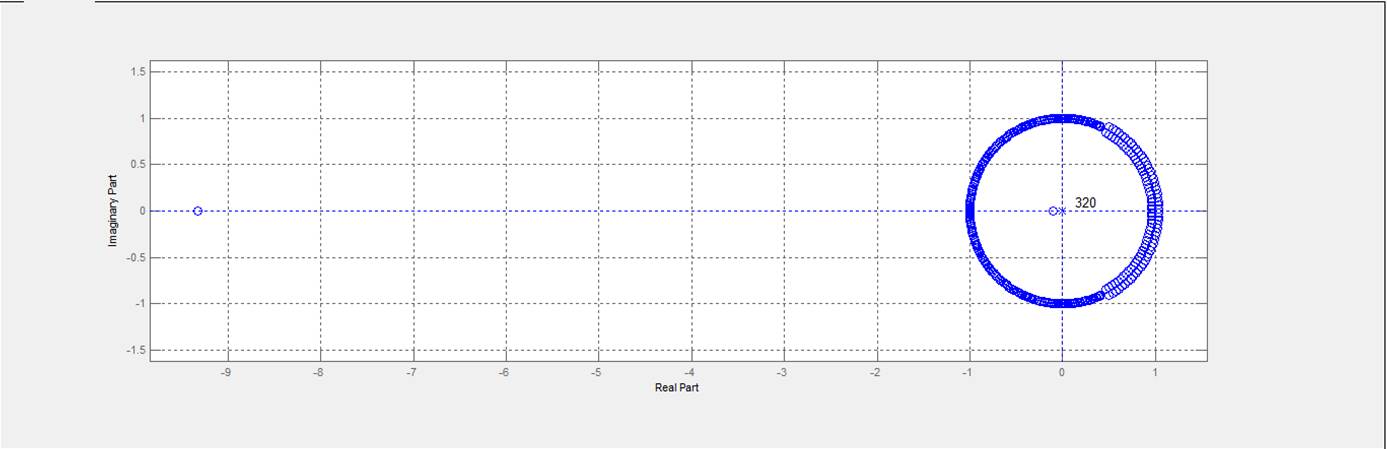

نمودار صفر و قطب فیلتر


حال برای استفاده از این فیلتر به کد آن احتیاج داریم . اگر کد متلب این فیلتر را لازم داشته باشیم به صورت زیر عمل می نماییم :

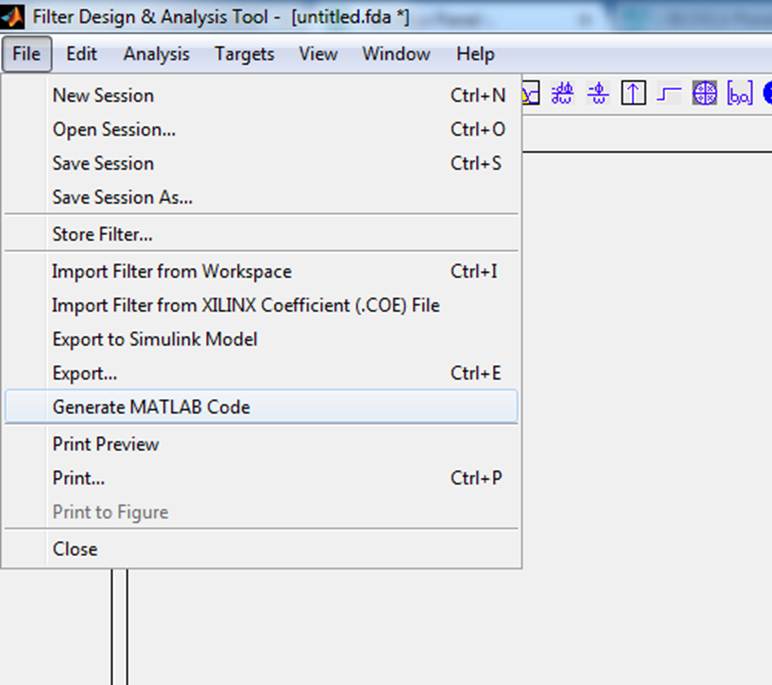

در منوی file گزینه Generate MATLAB Code را انتخاب می کنیم .

filter design 07

با انتخاب گزینه فوق پنجره جدیدی باز می شود که مسیر ذخیره این کد را تعیین می کنیم و سپس کد به صورت زیر تولید می شود :


function Hd = lpf

%LPF Returns a discrete-time filter object.


%

% MATLAB Code

% Generated by MATLAB(R) 7.12 and the DSP System Toolbox 8.0.

%

% Generated on: 28-Feb-2014 16:13:22

%


% Equiripple Lowpass filter designed using the FIRPM function.


% All frequency values are in Hz.

Fs = 9600;  % Sampling Frequency


Fpass = 1650;             % Passband Frequency

Fstop = 1750;             % Stopband Frequency

Dpass = 0.0057563991496;  % Passband Ripple

Dstop = 0.0001;           % Stopband Attenuation

dens  = 20;               % Density Factor


% Calculate the order from the parameters using FIRPMORD.

[N, Fo, Ao, W] = firpmord([Fpass, Fstop]/(Fs/2), [1 0], [Dpass, Dstop]);


% Calculate the coefficients using the FIRPM function.

b  = firpm(N, Fo, Ao, W, {dens});

Hd = dfilt.dffir(b);


% [EOF]


مانند توابع دیگری که می توان در برنامه متلب نوشت ، از این تابع هم می توان در هر برنامه دیگری که لازم باشد استفاده کرد ، فقط باید دقت کرد که این تابع در مسیر همان کدی باشد که میخواهیم از این فیلتر در آن کد استفاده کینم .



و اگر به این فیلتر در برنامه های دیگر احتیاج داشته باشیم ، از منوی Targets استفاده می کنیم که سه نوع خروجی در اختیارمان قرار می دهد .


نحوه استفاده از این تابع در کدنویسی :

ابتدا کد تولید شده که در بالا ذکر کردیم را با نام lpf ذخیره می کنیم . حال برای استفاده از این فیلتر به صورت زیر عمل می کنیم :

Hd = lpf;

filtered_signal = filter(Hd,signal);
